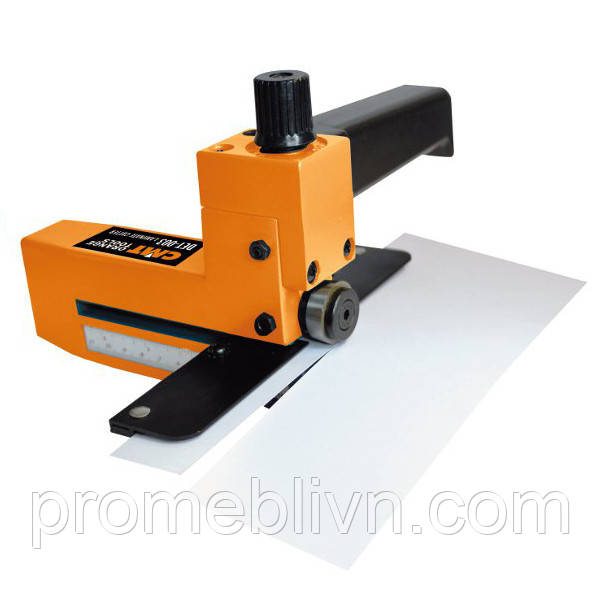

Різак для пластику та шпону DET-003

Уважно в повному обсязі ознайомитись із цією інструкцією і переконайтеся, що ви її зрозуміли, перед використанням інструменту. Збережіть інструкцію з експлуатації для подальшого використання.

Інструкції по експлуатації:

Як різати:
Інструмент призначений для різання пластику, шпону та інших листових матеріалів.
Вставте лист матеріалу в направляючу (D) і рухайте різак уздовж краю аркуша. Два сталевих круглих ножа (B), встановлені на роликових підшипниках один навпроти одного зверху і знизу матеріалу, формуватимуть лінію різу.

Регулювання товщини різу:
Налаштування інструменту в залежності від товщини матеріалу проводиться регулюванням відстані між круглими ножами (B). Налаштуйте їх за допомогою ручки мікрометра (A) на верхній частині інструменту

Регулювання ширини різу:
Інструмент має різьбовий фіксатор (С) на металевому кронштейні рухомий спрямовуючої (D). Для регулювання ширини відрізається смуги матеріалу, обертаючи, звільніть ручку фіксатора (С), щоб зрушити направляючу (D) уздовж розмірної шкали в потрібному напрямку. Затягніть ручку фіксатора (С) знову при установці потрібної ширини різання.

Технічні дані:
• ширина різу: 12 ~ 110 мм (15/32 "~ 4-21 / 64")
• глибина різу: 0 ~ 2 мм (0 ~ 5/64 ")
• вага: 1,2 кг
