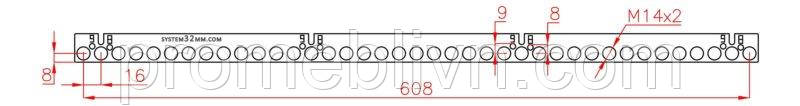

"Терміт" v.5 - 26 мм - відповідна планка.

Для свердління в торець і біля торця.
Застосовується в парі з шаблоном для свердління "Терміт" v.5
Гвинти для фіксації відповідної планки до шаблону — входять до комплекту шаблону.

Свердління свердлом із будь-яким діаметром від 2,5 мм. до 10 мм.
Свердління звичайними спіральними свердлами.

Свердління відбувається через металеву втулку. Відповідна планка в такий спосіб не зношується!
Металеві втулки є звичайні та "strong" (калені).

Короткий принцип роботи.

1. У крутити в шаблон і у відповідну планку втулки для свердління.
2. Налаштувати зібраний шаблон із відповідною планкою на необхідну дію.
Добитися міцної фіксації меблевого кондуктора на заготівці. А також зафіксувати саму заготівку на робочому столі!
3. Перед свердлінням все ретельно перевірити.
Якщо є сумніви — то зробити тестове свердління на досвідченому зразку.
4, Створи свердління на заготівці.

Порядок монтажу відповідної планки на шаблон:

1. Вставити стяжки в отвори швидкого регулювання.

2. Встановити відповідну планку на торець шаблону пазами в фіксувальні гвинти.

3. Вперти стяжками в нижню площину шаблону.

4. Закрутити фіксувальні гвинти.

5. Витягнути стяжки.

Шаблон готовий для свердління в торець і біля торця.
Залишилося тільки в крутити потрібні втулки для свердління.

Комплектація:

1. "Терміт" v.5 — відповідна планка — 1 шт.

Внимание! Кріплення відповідної планки до шаблону — йде в комплекті шаблону "Терміт" v.5

1. Фіксація.
Оброблювана заготівка має бути міцно зафіксована на робочому столі.
Кондуктор так само має міцно фіксуватися на заготівці.
Не допускається працювати з "ерзанням".
Інакше точність результату роботи вже не залежатиме від точності кондуктора.

2. Спочатку у торець а потім у площину.
Радимо спочатку свердлити в торець заготівок. А потім уже свердлити заготовки в площину.
Оскільки іноді в конструкції можуть бути втоплені деталі щодо один одного.
І переважно полиці утоплюються щодо стійок.
Це допоможе уникнути помилок у процесі роботи.

3. Помітки на заготівці.
Не соромтеся робити позначки (олівцем або навіть маркером) на заготівках.
Щоб чітко бачити, де лицьова/тильна сторона заготовки, внутрішня/зовнішня частина та ін.
Це допоможе уникнути помилок у процесі роботи.
