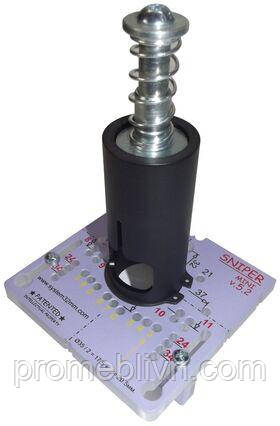

"Снайпер-міні" v.5.2 - комплект = шаблон + стакан (без штока)

Фрезерування під чашку меблевої петлі (будь-якого виробника!!) .
З діаметром не більше 35 мм.

Фрезерування під корпусні стяжки:

• Hafele Tab 20 HC
• Hafele Minifix 12 і 15 Minifix
• Hafele Minifix 15 Carbogloss
• Hafele Rafix 20
• Hafele Rafix 20 Tab
• Hafele Tab 18
• Hafele Rasant-Tab
• Hafele Slimfix
• Hafele Onefix
• Hafele Pushfix
• Hettich Rastex 12 і 15 Rastex
• Hettich VB 35 і VB 35 M
• Hettich VB 135
• Hettich VB 54
• Hettich Everfix
• і інших моделей.....

Уточнюйте технічні характеристика присадки фурнітури у Вашого постачальника.

Шток замовляється окремо!!!

1. Встановлення фрези і налаштування глибини свердління.
Регулюється за рахунок занурення хвостовика фрези в шток.

• 1.1. Вставити фрезу в шток.
• 1.2. Відрегулювати глибину фрезерування.
• 1.3. Зафіксувати фрезу в штоку, затиснувши регулювальні гвинти.

2. Настройка відстані від краю заготовки до осі фрезерування.

• 2.1. Послабити гвинти в Bench Dogs.
• 2.2 Вставити дві різьбові втулки в необхідні регулювальні отвори.
• 2.3. Уперти даними втулками в торець заготовки, зсунувши шаблон щодо Bench Dogs.
• 2.4. Зафіксувати гвинти в Bench Dogs.
• 2.4. Витягнути з шаблону різьбові втулки
• Тепер відстань від "бази" (Bench Dogs) відповідає потрібній відстані.

3. Кондуктор для фрезерування готовий до роботи. Фрезерування.

За вказівником осі.

• 3.1. На заготівлі зазначити місце для фрезерування.
• 3.2. Встановити кондуктор на заготовці. Зіставивши позначку з покажчиком осей.
• 3.3. Зафіксувати кондуктор на заготівлі за допомогою струбцин.
• 3.4. Провести фрезерування.

На перфорованій стільниці.

• 3.1. Встановити в потрібному місці шаблон.
• 3.2. Встановити заготовку на столі в необхідному місці, щодо шаблону.
• 3.3. При необхідності зафіксувати заготовку на столі за допомогою струбцини.
• 3.4. Провести фрезерування.

• Діаметр використовуваних фрез - до 35 мм. включно.

  Діаметр хвостовика використовуваних фрез - 8 мм 10 мм 12 мм

  Порада: використовуйте фрези з коротким "носиком".

  ---

  Шаблон має регульований упор. Можна настроїти стандартні розміри або виставити свій.

  "Стандартні" відстані:

  1. Від 3 мм до 8 мм - відстані для фрезерування під меблеві петлі. За аналогією BLUM.
  2. Відстань для фрезерування під корпусні стяжки (Hafele Rafix або Hettich VB 35) - 8 мм. 9 мм. 10 мм. 11 мм.
  3. Відстань для фрезерування під корпусні стяжки (Hafele Minifix або Hettich Rastex) - 24 мм. 34 мм.

Комплектація:

1. Шаблон - 1 шт.

• 1.1. "Снайпер-міні" v.5.1 - шаблон - 1 шт.
• 1.2. Упор шаблону - 1 шт.
• 1.3. Гвинт, DIN7985 М5х25 оц. - 2 шт.
• 1.4. Шайба М5, збільшена - 2 шт. (для фіксації на Bench Dogs)
• 1.5. Шайба, DIN433 M5 оц. - 2 шт.
• 1.6. Гайка квадратна, DIN562 М5 оц. - 2 шт. (зафіксована в упорі)
• 1.7 Різьбова (М4) втулка Ø5х30 (калібрована, в ролі упору), Hafele (267.00.916) - 2 шт.

2. Стакан в зборі - 1 шт.

• 2.1. Корпус, із запресованим підшипником - 1 шт.
• 2.2. Заглушка велика - 1 шт.
• 2.3. Заглушка маленька - 1 шт.
• 2.4. Перехідник для фрез габаритом від 50 мм до 70 мм - 1 шт.
• 2.5. Пружина - 1 шт.
• 2.6. Гвинт М8х20 DIN7984 кл. 8,8 оц. TORX (Т-40) - 1 шт.
• 2.7. Стопорне кільце, зовнішнє, Ø 50 мм - 1 шт.
• 2.8. Біта TORX T40 - 1 шт.

Шток замовляється окремо!!!

Для позиціонуванні на перфорованій стільниці - необхідно придбати Bench Dogs №1-М14-РОМ (min 2 шт.) + притискний гвинт (min 2 шт.)

Наші рекомендації для комфортної роботи.

1. Зробіть "лиску" на хвостовику фрези перед тим як її вставляти в шток.
Це дасть "гуженам" (настановних гвинтів) міцно зафіксувати фрезу в штоку.
І запобіжить прокручування фрези в штоку.

2. Для кожної фрези радимо використовувати свій шток. Щоб процес переналаштування був максимально швидким та комфортним.
